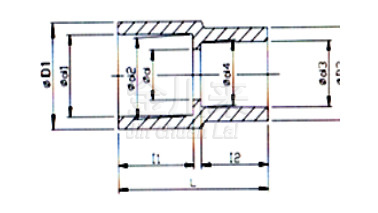

Size

D1

D2

d1

d2

I1

D3

d4

I2

d

L

3/4″*1/2″

35

30.5

26.87

26.57

27.4

21.54

21.23

24.22

16.5

54.5

1″*1/2″

44

30.5

33.66

33.27

30.58

21.54

21.23

24.22

16.5

58

1″*3/4″

44

35

33.66

33.27

30.58

26.87

26.57

27.4

20.5

61

1-1/4″*1/2″

54

30.5

42.42

42.04

34.75

21.54

21.23

24.22

16.5

62

1-1/4″*3/4″

54

35

42.42

42.04

34.75

26.87

26.57

27.4

20.5

65

1-1/4″*1″

54

44

42.42

42.04

34.75

33.66

33.27

30.58

28

68

1-1/2″*1/2″

60

30.5

48.56

48.11

37.93

21.54

21.23

24.22

16.5

65

1-1/2″*3/4″

60

35

48.56

48.11

37.93

26.87

26.57

27.4

20.5

68

1-1/2″*1″

60

44

48.56

48.11

37.93

33.66

33.27

30.58

28

71

1-1/2″*1-1/4″

60

54

48.56

48.11

37.93

42.42

42.04

34.75

35

75.5

2″*1/2″

73

30.5

60.63

60.17

41.1

21.54

21.23

24.22

16.5

68

2″*3/4″

73

35

60.63

60.17

41.1

26.87

26.57

27.4

20.5

71

2″*1″

73

44

60.63

60.17

41.1

33.66

33.27

30.58

28

74.5

2″*1-1/4″

73

54

60.63

60.17

41.1

42.42

42.04

34.75

35

78.5

2″*1-1/2″

73

60

60.63

60.17

41.1

48.56

48.11

37.93

42.5

82

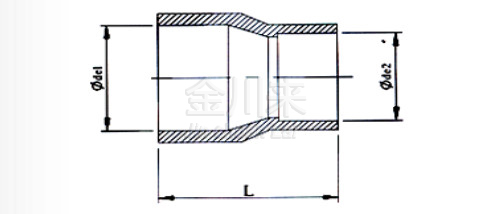

Nom

SIZE

∮de1

∮de2

L

25X20

25

20

46

32X20

32

20

52

32X25

32

25

55

40X20

40

20

60

40X25

40

25

63

50X25

50

25

72

50X32

50

32

76

50X40

50

40

80

63X32

63

32

84

63X40

63

40

88

63X50

63

50

93

75X50

75

50

105

75X63

75

63

112

90X63

90

63

125

90X75

90

75

132

110X90

110

90

142
