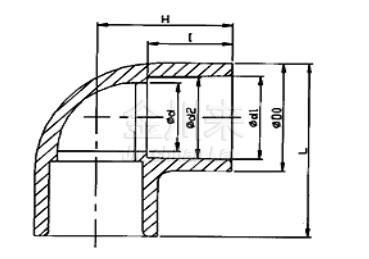

Size

Do

d1

d2

I

d

H

L

1/2″

30.5

21.54

21.23

24.22

16

37

52.5

3/4″

38

26.87

26.57

27.4

22

42.5

60.5

1″

44

33.66

33.27

30.58

28

49

71

1-1/4″

54

42.42

42.04

34.75

35

58

85

1-1/2″

60

48.56

48.11

37.93

43

64

94

2″

73

60.63

60.17

41.1

54

73

109.5

2-1/2″

89

73.38

72.85

47.45

65

86

130.5

3″

106

89.31

88.70

50.63

80

99

152

4″

133

114.76

114.07

60.15

100

119

185.5

5″

162

141.81

141.04

70

134

149

230

6″

192

168.83

168

79.2

150

168

264

8″

246

219.84

218.69

104.6

200

220

343

10″

306.5

273.81

272.67

130

265

280

433

12″

364

324.61

323.47

155

315

335

517

14″

397

356.49

355.22

180

346

428

626

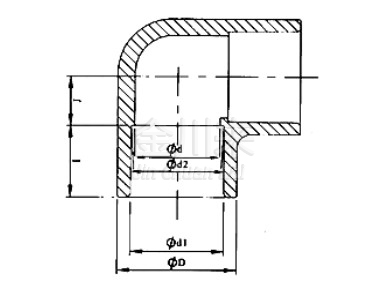

Size
Nom

∮d1

∮d2

∮D

∮d

I

L

1/2″(15mm)

20.3

19.9

26

16

16

11

3/4″(20mm)

25.3

24.9

32

20

19

13.5

1″(25mm)

32.3

31.9

41

27

22

18

1-1/4″(32mm)

40.3

39.9

50.5

34

26

22

1-1/2″(40mm)

50.3

49.9

63.2

44

31

27

2″(50mm)

63.3

62.9

79.5

57

38

33.5

2-1/2″(65mm)

75.35

74.9

93

73.5

44

41.6

3″(80mm)

90.5

89.9

112

89.9

51

48

4″(100mm)

110.6

109.9

133.1

107

61

58

5″(125mm)

140.85

140.05

163

136

77

74

6″(150mm)

160.85

160.05

186

155.5

86

83

8″(200mm)

226.25

225.06

261

220

118

115.5

10″(250mm)

251.45

250.05

290

239

131

128

12″(300mm)

316.85

315.05

364

304

163

163

14″(350mm)

356.85

355.05

396.5

346

180

248
